氣液混輸泵撬操作手冊

一、 多相流混輸泵撬應用簡介

多相流混輸泵主要用于需要輸送加壓細顆粒粘稠體，液體（原油/水），氣體。采用雙轉子容積泵原理，內外轉子同時旋轉形成可變體積的月牙形的容積腔，實現流體的壓縮/加壓功能。由于其特殊的泵結構完全取消了傳統的泵機構上的進出口閥，消除了由于進出口閥帶來的弊病?？梢愿鶕嶋H需要實現單電機驅動，雙泵軸串聯，泵進出口并聯，以提高泵排量性能。也可以使用雙泵來實現油氣分別加壓混輸。其可以廣泛應用于含氣原油的加壓輸送場合；含液氣體的加壓輸送場合。泵的最高工作溫度可在180°C下長期工作。廣泛應用于油井的加壓混輸，天然氣井的降壓混輸。

二、 性能參數

1. HS85系列混輸泵性技術規格

多相混輸泵:

1. 多相泵體承壓：10Mpa
2. 額定輸出壓力： 6.3MPa
3. 介質固體含量：d < 2.5mm， V/V < 5%
4. 氣液比：0~100 %
5. 泵轉轉速：500-1350r/min（變頻調速）
6. 多相泵最大排量：液體600m³/d，氣體12000m³/d/2MPa
7. 最大工作壓差：6Mpa
8. 最大軸功率（單泵）：55Kw（電機驅動功率根據實際工況決定）
9. 工作噪音：< 85dB
10. 振動烈度：< 20vrms
11. 多相泵效率：78%
12. 最高工作溫度 < 120C°
13. 泵進出口法蘭：DN50 ；PN63
14. 外形尺寸（含電機55Kw）：L1747W660H635mm（不含無線傳感器）
15. 抗硫性能：介質含硫量 < 20mg/m3
16. 防護等級：IP65

多相泵主要材料:

1. 泵殼：WCB
2. 內外轉子及主軸：氮化鋼
3. 密封材質：FKM+復合PTFE

電控系統:

1. 電源要求：容量25KVA/60KVA/100KVA
2. 電壓：AC380三相四線制
3. 變頻器：容量25Kw/75Kw/125Kw，調速范圍6-50Hz。
4. 預熱系統：預熱工作起始溫度0°C，最高預熱溫差30°C。
5. 遠程監控：制式GPRS，泵工作溫度變送器監測-80—300°C，泵出口壓力變送器監測0-16Mpa，后臺服務器支持。
6. 電機功率及轉速：功率35kw/55Kw/75Kw，轉速1350（r/min）。
7. 電機及無線變送器防爆等級：ExdⅡBT4
8. 電柜形式：防爆電柜/防水電柜

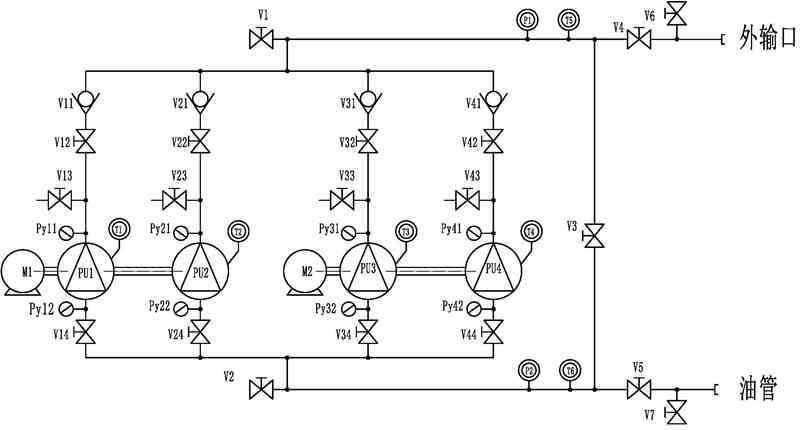

三、 系統原理圖及說明

每臺泵的進出口均設置泵口閥門，更換泵時可以關閉閥門。泵橇設置旁路閥，泵橇不工作時，打開旁路閥可以不影響正常的工藝流程。泵出口均設有泄壓閥，拆卸泵之前可以卸掉泵內壓力。

四、 操作及保養

1. 打開相應泵組的電源開關。
2. 泵橇及相關的接口和系統（外輸管）連接后，加壓確認無任何外泄漏點。
3. 啟動泵前確認電柜指示燈是否正常，確認電源電壓和不缺相。
4. 確認介質流向，防止泵逆運行給系統造成損害。
5. 啟動開關，注意啟動停止開關按下時間3秒以上。兩組泵應順序啟動，防止電源啟動過載。確定泵軸轉向和泵殼上的標識一致，注意！泵軸轉動后立刻停止，確認泵轉向。
6. 啟動泵后慢慢關閉旁路閥，觀察進出口的壓力表變化正常。再觀察泵出口壓力表在慢慢增加，表示泵正常工作。
7. 當泵啟動后加壓時，若相鄰管線出現水錘效應時，打開一點旁路閥再慢慢關上多次，以消除水錘效應。
8. 停泵前確認打開旁路閥后，再停泵。以防產生水錘效應損壞系統管道。
9. 發動機氣體分離過濾器組件上有排液泵和液位計?？梢宰詣庸ぷ骱褪謩庸ぷ鳌?/li>
10. 泵的潤滑油使用壽命為500小時；泵的加油口在靠電機端的上面，卸油口在靠電機端的下面。潤滑油型號：柴油機機油15W-40/CF-4以上，加注量1升。隨機附帶有潤滑油。新機已加油不用換油。

五、 其他

1. 在使用中有任何問題可以直接咨詢制造商。。
2. 如果發生接口泄露，泵體泄露及時處理泄露打開旁路閥停止泵工作。
3. 泵工作中出現噪音異常，打開旁路閥，停止泵工作等待處理。
4. 原則上泵的維修采用更換制。

六、 安全須知

1. 拆卸泵之前一定要確認系統已卸壓。
2. 拆泵前一定要關掉泵進出口的閥門。
3. 當泵體出現外泄漏時，打開旁路閥關掉泵的進出口閥，等待處理。
