低滲產水氣井間歇開采制度研究
作者：鄧雄(西南石油大學石油工程學院，四JII成都610500)
王飛，梁政，張梁(西南石油大學石油天然氣裝備教育部重點實驗室，四川成都610500)
[關鍵詞]低滲氣井；排水采氣；間歇開采制度；制度優化
[中圖分類號]TE375[文獻標識碼]A[文章編號]1000—9752(2010)06—0158—04
摘要
對于低滲氣井，一方面，由于產層滲透率低，產量低，采用常規連續排水采氣工藝和制度優化工作難以達到理想的排水采氣效果；另一方面，低滲氣井連續開采過程中，井口氣嘴難以達到臨界流生產狀態，氣井產能和攜液能力受到干線外輸壓力的影響較大，特別是對于沒有增壓設備，依靠井網本身的壓力外輸?shù)臍馓?。為此，結合我國低滲氣井生產實際，根據低滲氣井的壓力變化規律，系統建立地層產能和壓力下降和恢復模型，確定合理的開關井制度，確保低滲低產氣井的合理開采和科學管理，對低滲氣井的潛力發揮、提高排水采氣效果和最終采收率，以及增強氣田管網氣外輸能力具有非常重要的指導意義。
隨著我國對天然氣能源需求量的不斷增大，常規天然氣井的產量和儲采比卻顯示出日益降低的趨勢，而非常規天然氣井(如低滲、特低滲氣井、淺層氣等)被認為是最有希望的能源補充口]。我國低滲氣藏的儲量占天然氣總儲量的8O%左右，具有廣闊的開發前景口[2]。
目前，國內外的低滲氣井一般采用衰竭式開采。隨著氣井的生產時間的增加，孔隙壓力減小，地層有效應力增大，儲層巖石發生變形，孑L隙體積縮小，孔隙結構發生變化，致使地層滲透率、孔隙度和巖石壓縮系數等參數相應減小[3-5]。由于壓力低、產量小，自身攜液能力較弱，常規排水采氣工藝基本不能適應，更換小油管及液氮助排具有階段性效果，但效果難以持久，且費用較高。部分氣井因積液減產、停產，地層仍然還有部分可采儲量，若開采不出來，是對儲量的浪費，也是對勘探投資的浪費。當前，國內外較為成熟的解決井筒及井底積液的方法包括抽子抽吸、機抽、潛水泵、柱塞排液、氮?dú)庵?、水力噴射等，多年的?shí)踐說明，這些工藝措施應用環境和配套要求高，有些作業違背地層滲流規律，造成地層激動，傷害產層，并導致地層垮塌、出砂等復雜情況，而且實施排液作業需要?jiǎng)佑脤Ｓ醚b備和專業隊伍，措施費用較高。因此，現行排水采氣工藝對于低滲小產量積液氣井是不適宜的。
為此，對于低滲低產的油氣井，為了達到理想的開采效果，從事能源開發的_丁作者們根據實際情況進行了一系列的努力和探索。對于低滲、低產油井，間歇開采制度的提為石油、天然氣的開采提供了新的生產方式，針對目前油田生產中大量存在的低壓、低滲、低產油井，間歇開采的生產方式為提高油井的經濟效益就提供了有效的方法。對于氣井，在生產中進行了一些探索，尚未形成間歇開采的理論。為此，筆者針對低滲氣井的實際，建立間歇開采制度優化模型，為低滲氣井的科學開采奠定理論基礎。
1 間歇開采過程
低滲氣井間歇開采過程中壓力和產能變化如圖1所示。開井初期，氣井井筒(油管和環空)的壓縮氣體彈性釋放，井口壓降較快，井口瞬時流量較高，時間較短，然后壓力下降速度降低并趨于穩定。開井生產過程中，隨著井筒壓力降低，井底流動壓力逐漸下降，生產壓差逐漸增大，地層產能逐漸增大，隨著近井地帶壓力釋放結束，地層產能將逐漸下降。當井口壓力和產能下降到一定低限值時，關井恢復壓力，地層產量繼續降低，直到井筒底端壓力與地層靜壓平衡，地層產量接近于零，當井口壓力恢復到一定值時，再次開井生產。
2 數學模型的建立
為了模型建立方便，考慮低滲氣井的實際情況，作如下假設：
①氣藏為封閉氣藏，壓力擾動完全波及到邊界；②地層滲流為不穩定
滲流；③每次開關井狀態保持不變；④忽略每次關井前井筒存儲天
然氣的影響；⑤為了管理方便，假設每天開關井次數為1、2或3次。
2.1流入動態
量隨時間的變化圖.jpg)
天然氣從地層的孔隙或裂隙流入井內，其流動狀態相當復雜，流體流線互相交錯，且滲流速度有加大的趨勢，因而破壞了線性滲流規律，即產量與壓力平方差為非線性關系。此時，通過對產能回壓試井資料分析，得到氣井的流入動態方程[10,11]：
qsc = c(pr2 - pwf2) n ---(1)
式中，qsc為氣井產能，104m3／d；pr為地層靜壓，MPa；pwf為井底流壓，MPa；c為產氣指數，c值大小與氣藏產層的滲透率、厚度、天然氣粘度、井底干凈程度等密切相關，104m3/d·(MPa)-2n；n為滲流指數，線性滲流時，n=1；多相滲流時，n< 1。2.2開井過程
對于滲透率低的產層，井底滲流規律滿足不穩定滲流過程，開井生產過程中，井底流壓隨時間不斷減小，開井生產t時的流壓變化公式【12】。為：
2.3關井過程
當氣井關井后，在井底仍然有天然氣流人井，此時，井底的流動壓力不斷恢復，這個階段被稱作壓力恢復階段。對于低滲氣井一般不是以定產量生產，而是以多個不同的產量生產，此時采用的生產時間應采用等效生產時間。Horner給出了在關井t時的流壓變化的近似公式[13,14]：

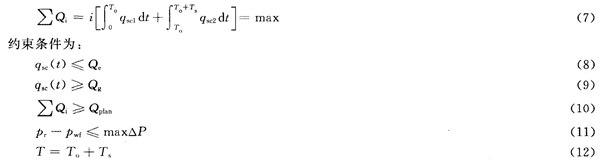

2.4間歇開采生產制度優化模型建立設每次間歇開采產氣量為Q，每天間歇開采次數為i，間歇開采1個周期為T，開井生產時間為T0，關井壓力恢復時間為Ts，目標函數為總產氣量為最大，即：
3 模型求解及應用
3.1模型求解
由制度優化模型式(7)～式(12)可以看出，間歇開采模型中的井底流壓、間歇開采時間、氣井產能等參數之間相互聯系、相互耦合，難以直接得到具體的解析表達式；結合數值計算分析方法可以求出開井生產時間和關井恢復壓力時間以及不同間歇開采制度下的產氣量，從而確定間歇開采制度的最優工作制度。假設每次開井壓力為穩定Pwf0，具體求解步驟如下：
①氣井基本參數(井身結構、天然氣性質、儲層物性等)準備。
②流入動態預測。對于低滲氣井，由于地層壓力恢復緩慢，難以用穩定關井求取地層靜壓，因此應用不關井穩定試井法[11]進行流人動態預測。
③給定開關井制度。
④假設初始開井時間為T01，則關井時間為T—Tw01。
⑤計算開井時段的產能qsc1和關井前壓力Pwf1
⑥計算關井時段的產能qsc2和開井前壓力Pwf2
⑦開關井前后的工況分析。如果開井前壓力Pwf2小于Pwf0，則減小開井時間；反之則延長開井時間，并返回步驟⑤計算，直到每次開關井的壓力趨于一致。
⑧如果氣井的生產壓差大于合理生產壓差，則調整開關井工作制度，返回步驟④計算。
⑨對比各種開關井制度下的氣井產能，結合約束條件，選定最優間歇開采方案。
3.2應用實例
以勝利油田魯明天然氣公司的鹽6井進行分析和應用，該井氣層中部深度為940.2m，生產層位為明化鎮組，孔隙度為6.3%，產層滲透率為0.269×10-3μm2，含氣飽和度為67%，原始地層壓力為8.6MPa，當前油壓為1.7MPa，套壓為2.OMPa，平均產氣量為0.13×104m3/d，產液約1.Om3/d。根據該井的不穩定試井資料，利用所提出的理論和編制的程序，得出了不同間歇開采制度的設計計算結果(如表1所示)。根據制度優化設計結果，結合該井的生產情況及外輸管網的壓力波動規律，最終確定該井每天間歇開采2次。為了讓制度具有良好的現場操作性(與巡井制度和用氣時段相結合)，確定每天6：00開井4h至10：00關井，18：O0開井生產4h到22：00點關井，同時配套泡沫排水采氣措施，平均產量達到了1800m3/d以上，整個間歇開采的過程能很好地協調銜接，即能夠及時排出自由水防止井底積液，增強管網的外輸能力，同時在一定程度上達到了穩產甚至增產的效果。
果表.jpg)
4結語
結合低滲氣井的實際，建立了間歇開采的理論方法和模型，編制了相應的計算程序，通過實際模擬分析，即保證了氣井的穩產，又達到了排液的效果，解決了以往低滲透氣井采用排水采氣工藝技術難以達到穩定生產和及時排出井底積液的難題，為低滲氣井及產水較少的低滲淺層氣井的穩定生產提供了一條有效的途徑。
[參考文獻]
[1]譚蓉蓉．低滲透油氣將成為中國油氣發展主流口]．天然氣工業，2009，29(4)：128．
[2]張福東，邵麗艷，關輝．我國天然氣資源潛力及應采取的對策EJ]．國際石油經濟，2009，18(6)：1～7．
[3]A．T．戈?duì)柌悸宸颍惓Ｓ吞镩_發[M]．張樹寶譯．北京：石油工業出版社，1987．
[4]L atchie MAS，Hem stick RA，Joung IW．The effective compressibility of reservoir rock its effects on permeability lJ]．JPT，l958，
10(6)：49～51
[5]袁敏，王連剛．低滲透油田開發與壓敏效應[J]．石油學報，2002，23(3)：73～76．
[6]雷群，趙衛國．低產井間歇抽油技術研究[刀．鉆采工藝，2001，24(2)：2O～21．
[7]周代余，梁政．低效油井合理間歇抽油制度設計方法研究[J]．鉆采工藝，2003，26(1)：46～48．
[8]Wright CC．Anappraisal of continuous VS intermittent treatment of water injection systems[c]．SPER ocky Mountain Regional Meeting，Casper，Wyoming，1967
[9]藍鋼華，范曉靜，宋增良，等．采油井生產經濟效益分析[J]
[10]楊繼盛．采氣工藝基礎[M]．北京：石油工眥出版社，1992．
[11]吳志均，何順利．低滲砂巖氣藏地質特征和開發對策探討口]
[12]李傳亮．油藏工程原理[M]．北京：石油工業出版社，2005．
江漢石油學院學報，2000，22(4)：77～79鉆采工藝，2004，27(4)：1O3～106
[13]Pinson Jr AE．Concerning the value of producing time used inaverage pressure determinations from pressure buildup an alysis [J]．JPT，1972，24(¨)：1369～137O．
[14]Reynolds AC，Bratvold RB，Ding W．Semilog analysis of gas well drawd own and buildup data [J]．SPEJ，1987，2(4)：657～670
[15]彭恩高．材料的含沙水流沖蝕磨損性能研究[D]．北京：機械科學研究總院，2006．
[16]李曉平，王會強．邊水氣藏氣井合理生產壓差及產量的確定口]．天然氣工業，2008，28(7)：85~86．
[作者簡介]鄧雄(1972一)，男，1995年西南石油大學畢業，講師，博士生，現主要從事油氣田開發和儲運工程方面的科研和教學工作。
